ビル管理士試験 2025年 問59 問題と解説

　問 題　　　　　

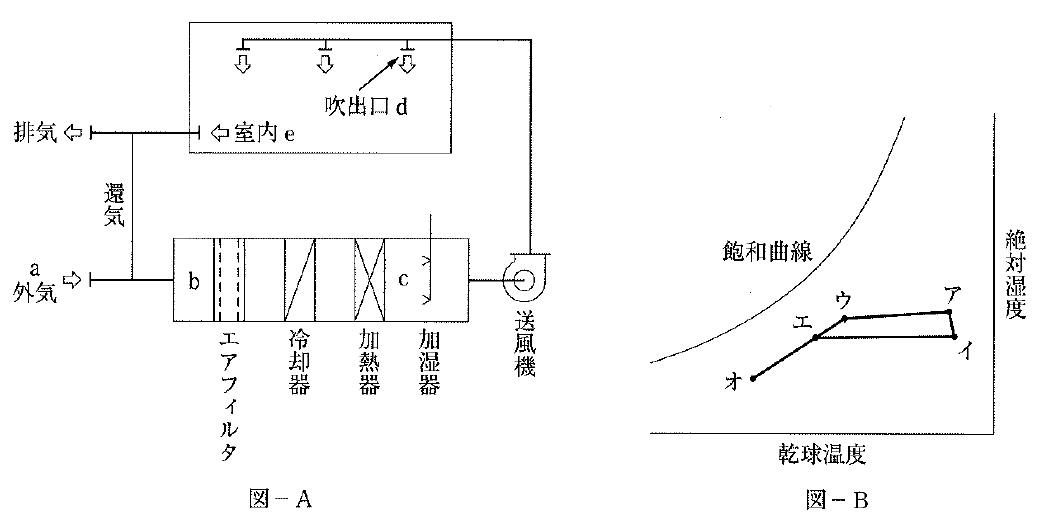

暖房時における空気調和システムを図-Aに、空気の状態変化を湿り空気線図上に表したものを図-Bに示す。図-Aの各点に対する図-B中の状態点との組合せとして、最も適当なものは次のうちどれか。

•  図-A　　  図-B

1. 　a　　　　エ
2. 　b　　　　ア
3. 　c　　　　イ
4. 　d　　　　ウ
5. 　e　　　　オ











　解 説　　　　　

湿り空気線図では、横軸が乾球温度で、縦軸が絶対湿度となります。

図-A中のa～eの中で温度が高いのは、加熱器を通った後のc、dの2つです。また、cとdを比べると、cは加湿器の前でdは加湿器の後なので、湿度の高低を考えると、cが図-Bの「イ」に対応し、dが「ア」に対応します。

ちなみに、加湿器や送風機を通っている間に熱的なロスを生じるのでd(ア)の温度はc(イ)よりも少しだけ温度が低くなります。

このあと、吹出口から暖かい空気が部屋に給気されて、もともとの部屋の温度・湿度(冷たくて乾燥している)と混ざります。よって、eはdの状態から温度・湿度ともに低下するので、eは「ウ」に対応します。

また、このあとは室内の還気(e)と外気(a)が混ざってbとなりますが、aは外気なので、最も冷たく乾燥しているため、aは、図-Bの「オ」と対応します。

よって、e(ウ)とa(オ)とを混ぜたものがbなので、「ウ」と「オ」の間の「エ」に対応することがわかります。

ここから、エアフィルタ、冷却器を通りますが、フィルターでは塵やほこりを取るだけなので、温度や湿度は変わりません。また、冷却器は冷房時に使うもので、今は暖房時なので冷却器が起動していないため、やはり温度や湿度は変わりません。

さらにそのあと、加熱器を通れば1周したことになります。

以上から、図-Aと図-Bの組合せは、

• a－オ
• b－エ
• c－イ
• d－ア
• e－ウ

となるので、正解は(3)です。
